PANNELLO SOLARE CPC

Massima efficienza tutto l’anno

• sfrutta la luce obliqua in modo ottimale
• fattore di diffusione dell’87 %
• 10 anni di garanzia contro la formazione di condensa

Due versioni sono disponibili:

• Formato grande: 2.400 x 1.155 x 65 mm
  Superficie d’apertura di 2,5 m²
• Entrambi i formati sono disponbili per l’installazione verticale ed orizzontale

Tecnologia e Vantaggi

Senza fori di aerazione – Senza plastica –
Senza struttura in legno – Senza isolamento – Senza guarnizioni in gomma

Perché la costruzione del pannello solare è importante: Eventi atmosferici come vento e pioggia, irradiazione UV, neve e forti sbalzi di temperatura logorano il pannello per decenni. Materiali come il legno, materiali sintetici e gomma, a lungo termine, non sono adatti a questo scopo.

La vasca del pannello

• La vasca in alluminio di 1,5 mm con saldatura completamente stagna senza fori di aerazione compone la base.
• La costruzione stagna senza fori per l’aria e rivetti proteggono l’interno del pannello per decenni.


  L’assorbitore

  • Assorbitore in rame ricoperto di uno strato altamente selettivo con tubo saldato a ultrasuoni.
  • L’assorbitore galleggiante ricoperto su ambo i lati garantisce rendimenti massimali.

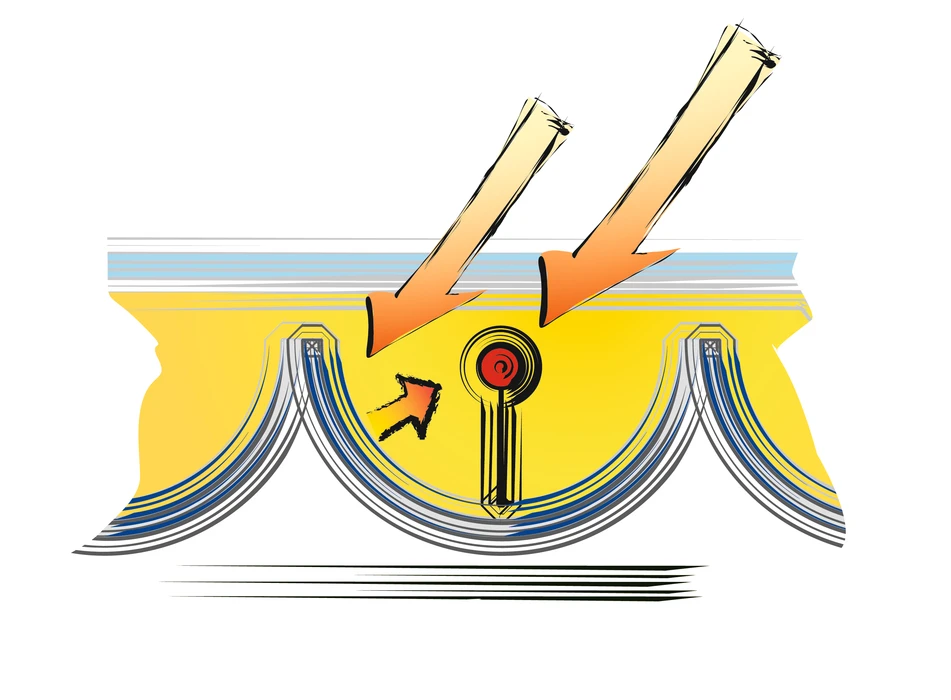

    Il riflettore

    • Il riflettore cilindrico laminato a lucido, galvanicamente anodizzato in puro alluminio concentra i raggi del sole sull’assorbitore verticale.
    • I riflettori trovandosi all’interno della vasca, sono protetti da agenti atmosferici garantendo così una durata lunghissima.

    Vetro temperato

    • Vetro temperato da 4 mm, con basso contenuto di ferro, a struttura prismatica.
    • Altissima permeabilità alla luce, resistente agli urti ed alla grandine.

La guarnizione speciale – Produzione di robot

• Guarnizione speciale a continua elasticità, protetta da raggi UV. Collega la vasca, il vetro, e il profilo di protezione.
• Completamente stagna. Impedisce l’immissione di umidità e polvere.
• La produzione di robot automatizzata garantisce un incollaggio completamente stagno e una qualità costante.

Profilo di protezione in alluminio

• Profilo speciale anodizzato in alluminio.
• Non una guarnizione in gomma, ma un profilo in alluminio resistente ai raggi UV ed alle intemperie, protegge i bordi del vetro.
• Un collegamento garantito tra vasca e vetro.

Collegamenti a guarnizione piatta

• Filettatura esterna da 1/2” con guarnizione piatta.
• Le guarnizioni all’interno ed all’esterno della vasca vengono avvitate al pannello in parallello con dadi in ottone e chiudono la vasca ermeticamente proteggendola dalle intemperie.
• Non esistono guarnizioni in gomma o in plastica.
• Collegamento semplificato dei pannelli solari.

Valvola di depressione

• Con il primo riscaldamento dell’aria all’interno del pannello l’aria si espande – si forma una sovrapressione, la valvola si apre e l’aria può defluire. Quando l’aria si raffredda, la valvola si chiude e si forma un sottovuoto. I riflettori cilindrici supportano il vetro solare.
• Nessuna corrosione all’interno del pannello causata da aria aggressiva. Nessuno scambio tra aria interna e quella esterna – quindi nessuna perdita di calore causata da convezione. Nessuna formazione di condensa, di conseguenza nessuna distruzione dello strato altamente selettivo dell’assorbitore.

Sfiato annellare

• Lo sfiato annellare si trova nel tubo di distribuzione del pannello solare.
• Lo sfiato annellare permette di ventilare facilmente i pannelli collegati in serie!
